Co to jest ZWCAD i do czego służy?

Profesjonalny program CAD nie musi oznaczać wysokich kosztów i trudnego wdrożenia. ZWCAD zyskuje popularność jako narzędzie, które łączy obsługę formatu DWG, znajome środowisko pracy i rozbudowane funkcje projektowe z elastycznym sposobem licencjonowania. ZWCAD co to właściwie za program i komu może się przydać? To oprogramowanie służące przede wszystkim do tworzenia dokumentacji technicznej 2D. W wersjach Professional i MFG umożliwia także modelowanie 3D, obsługę danych IFC i STEP oraz pracę z chmurami punktów.

Do czego służy program ZWCAD?

Program ZWCAD wspiera cały proces tworzenia dokumentacji technicznej. Pozwala m.in. rysować, kopiować, przesuwać i edytować obiekty, tworzyć opisy, wymiary, tabele i bloki. Użytkownik może zarządzać warstwami, ustawiać skalę rysunku, przygotowywać arkusze i wykonywać wydruki.

ZWCAD sprawdza się między innymi podczas przygotowywania:

• rzutów architektonicznych i projektów wnętrz,
• dokumentacji konstrukcyjnej,
• schematów instalacji elektrycznych i sanitarnych,
• map oraz projektów geodezyjnych,
• rysunków wykonawczych i produkcyjnych,
• dokumentacji mechanicznej,
• projektów infrastruktury i zagospodarowania terenu.

Program umożliwia również porównanie dwóch wersji rysunku, ekstrakcję danych do tabeli, zaznaczanie obiektów według określonych cech oraz automatyczne tworzenie zestawień powierzchni.

Praca w formacie DWG i obsługa formatów plików

Jedną z najważniejszych cech programu jest natywna praca na plikach DWG. ZWCAD obsługuje zarówno pliki DWG, jak i DXF, dlatego można otwierać oraz edytować dokumentację utworzoną w innych programach CAD. Nie ma przy tym konieczności wcześniejszej konwersji projektu do wewnętrznego formatu.

Oprogramowanie zapewnia także import i eksport DWF, DWFx oraz DGN. Pozwala podkładać pliki PDF i grafiki rastrowe, między innymi w formatach BMP, JPG i PNG. Dokumentację można zapisywać lub publikować w formacie PDF, co ułatwia przekazywanie projektów klientom i wykonawcom.

Szeroka obsługa formatów plików usprawnia współpracę między osobami korzystającymi z różnych rozwiązań projektowych.

Sprawdź też wpis na blogu Soft360: ZWCAD czy SketchUp – który program wybrać do projektowania 2D i 3D?

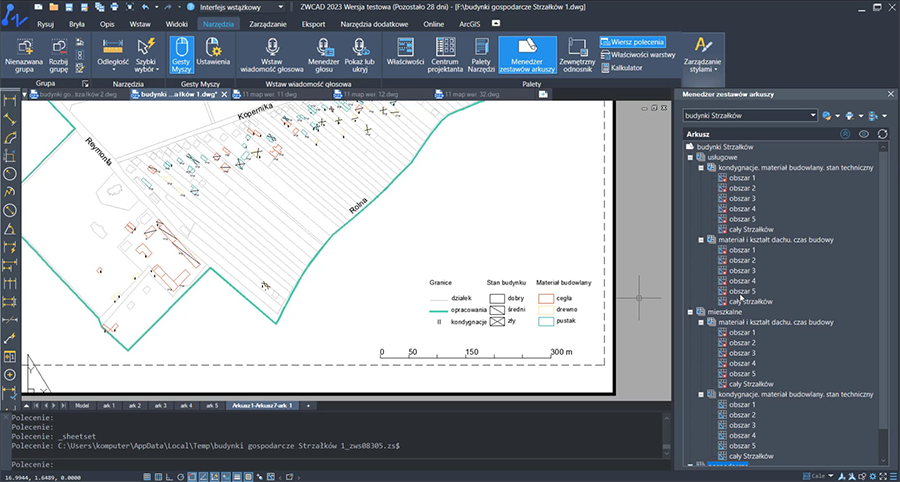

Intuicyjny interfejs i wygodne środowisko pracy

Interfejs ZWCAD jest zbliżony do klasycznego układu znanego z innych programów CAD. Użytkownik może wybrać interfejs wstążkowy albo klasyczny, a następnie dopasować paski narzędzi, skróty klawiszowe i sposób wyświetlania elementów. Środowisko pracy obejmuje między innymi wiersz poleceń, okno warstw, panel właściwości, palety narzędzi oraz przestrzeń modelu i arkusza. Osoby mające doświadczenie z AutoCADem mogą korzystać ze znanych poleceń i podobnych zasad obsługi. Skraca to czas potrzebny na wdrożenie programu w firmie. ZWCAD pozwala również przenieść część dotychczasowych ustawień, takich jak wzory kreskowania, aliasy poleceń, szablony czy konfiguracje wydruku.

CAD 2D i 3D. Najważniejsze funkcje ZWCAD

Podstawowym zastosowaniem programu jest precyzyjne rysowanie CAD 2D. ZWCAD oferuje narzędzia do tworzenia i edycji linii, polilinii, łuków, okręgów, splajnów, tekstów, bloków i wymiarów. Obsługuje warstwy, odnośniki zewnętrzne, skalę opisową oraz pracę na wielu rzutniach.

Program zawiera również funkcje usprawniające codzienne projektowanie:

• inteligentne zaznaczanie obiektów,
• wyszukiwanie podobnych elementów i bloków,
• porównywanie plików DWG,
• automatyczne zestawienia powierzchni,
• ekstrakcję danych z rysunku,
• import wielostronicowych plików PDF,
• elastyczne bloki parametryczne,
• zarządzanie zestawami arkuszy,
• obsługę skryptów LISP.

Wersja Professional rozszerza te możliwości o tworzenie i edycję brył, powierzchni oraz siatek 3D. Zapewnia również rendering, obsługę plików IFC i STEP, funkcje GIS, konwersję grafiki rastrowej na wektorową i pracę z chmurą punktów.

ZWCAD Standard, wersja Professional i ZWCAD MFG

Program jest dostępny w kilku edycjach. Wybór powinien zależeć od rodzaju przygotowywanych projektów i funkcji potrzebnych w codziennej pracy.

ZWCAD Standard zapewnia pełny zestaw podstawowych narzędzi do dokumentacji 2D. Obsługuje DWG i DXF, pliki PDF, warstwy, bloki, wymiarowanie, tabele i wydruki.

Wersja Professional zawiera funkcje edycji 3D oraz rozszerzone interfejsy programistyczne, takie jak VBA, .NET i ZRX. Jest przeznaczona dla użytkowników potrzebujących obsługi chmury punktów, plików BIM lub bardziej zaawansowanych nakładek branżowych.

ZWCAD MFG, wcześniej oferowany jako ZWCAD Mechanical, obejmuje funkcjonalność wersji Professional oraz dodatkowe narzędzia dla projektantów mechanicznych. W ramach jednej licencji użytkownik otrzymuje między innymi funkcje wspierające tworzenie zestawień materiałowych, oznaczeń, opisów technicznych oraz dokumentacji produkcyjnej.

Point Cloud i praca z chmurą punktów

Obsługa Point Cloud jest dostępna w ZWCAD Professional i MFG. Program pozwala importować, wyświetlać, przycinać oraz analizować chmury punktów powstałe na podstawie skanowania laserowego.

Praca z chmurą punktów znajduje zastosowanie między innymi w inwentaryzacji budynków, geodezji, projektach infrastruktury oraz odwzorowywaniu istniejących obiektów. Na podstawie zeskanowanych danych można przygotowywać przekroje i tworzyć dokumentację stanu istniejącego.

Elastyczne licencjonowanie i licencja wieczysta

ZWCAD jest dostępny jako licencja stanowiskowa lub sieciowa. Licencja stanowiskowa umożliwia korzystanie z programu na jednym komputerze w danym momencie. Licencja sieciowa pozwala natomiast wielu użytkownikom korzystać ze wspólnej puli licencji, z zachowaniem ustalonej liczby jednoczesnych stanowisk.

Dostępna jest również licencja wieczysta. Użytkownik płaci za nią jednorazowo i może bezterminowo korzystać z zakupionej wersji programu. Aktualizacje do kolejnych wydań można dokupować w zależności od potrzeb. Takie rozwiązanie ułatwia kontrolowanie kosztów i zaplanowanie inwestycji w oprogramowanie.

W ofercie można znaleźć także licencje czasowe. Elastyczne licencjonowanie pozwala dopasować sposób zakupu do liczby użytkowników, budżetu oraz organizacji pracy w firmie.

ZWCAD z naszej oferty:

ZWCAD

ZWCAD 2026 Standard PL/ENG Win – licencja bezterminowa

ZWCAD

ZWCAD 2026 Professional PL/ENG Win – licencja bezterminowa

ZWCAD

ZWCAD MFG 2026 PL/ENG Win – licencja bezterminowa

ZWCAD jako alternatywa dla znanego programu CAD AutoCAD

ZWCAD jest często wybierany jako alternatywa dla AutoCAD. Oba programy wykorzystują format DWG i oferują podobny sposób obsługi dokumentacji technicznej. Zbliżony interfejs, polecenia oraz skróty klawiszowe ułatwiają przejście na nowe środowisko.

Nie oznacza to, że oba rozwiązania mają identyczną funkcjonalność. Przed zakupem warto porównać konkretne narzędzia, wymagania używanych nakładek oraz zgodność z procesami stosowanymi w firmie. Pomocna będzie wersja testowa, na której można sprawdzić szybkość, stabilność i poprawność wyświetlania własnych projektów.

Dla kogo ZWCAD będzie dobrym wyborem?

Program sprawdzi się u projektantów, którzy pracują głównie na plikach DWG i potrzebują stabilnego narzędzia do dokumentacji 2D. Wersja Professional będzie odpowiednia dla osób korzystających z modelowania 3D, chmur punktów, IFC, STEP lub specjalistycznych nakładek.

ZWCAD może być dobrym rozwiązaniem również dla firm, które chcą ograniczyć stałe koszty subskrypcji i zachować możliwość korzystania z licencji wieczystej. Przed podjęciem decyzji warto określić potrzebne funkcje, sprawdzić wymagania techniczne i przetestować program na typowych projektach.
